Prese pneumatice

Gama EMG de prese pneumatice este o completare eficientă a preselor manuale și reprezintă soluția perfectă pentru clienții care au nevoie de un randament mai mare și/sau de o putere mai mare. Puterea nominală variază de la 175 kg la 6000 kg. Această putere este indicată cu o presiune de 6 bari și este reglabilă proporțional ca standard de la 3 la 6 bari.



Gama EMG de prese pneumatice poate fi integrată în stații de lucru sau linii de producție în mod fragmentat sau automat, asigurând ergonomia, siguranța operatorului și fiabilitatea procesului.



Ergonomia presei a fost concepută pentru a se asigura că operatorii rămân confortabil la posturile lor de lucru, chiar și în timpul operațiunilor repetitive. Reglarea rapidă le face ușor de utilizat, iar raportul excelent calitate/preț face din presele noastre pneumatice uneltele preferate ale artizanilor și industriașilor din atelierele dumneavoastră.





2 game de prese pneumatice:

  • Prese cu dublu efect cu împingere directă de la 175 kg la 2 t: 2PHR - 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T-DC - 2T-DC LP
  • Prese cu dublu efect cu împingere indirectă de la 2 t la 6 t: 2T - 3T - 4.3T - 2T LP - 3T LP - 4.3T LP - 6T LP
Presse 2 tonnes Presses à double effet à poussée directe
2PHR
Putere175 kg
Cursa0 » 50 mm
Profunzimea gâtului de lebadă72 mm
Inalţimea liberă45 » 175 mm
Viteza scazută100 mm/s
Consumul de aer0,3 l
Greutate11 kg
Presă pneumatică de banc de 360 kg
6 PHR
Putere360 kg
Cursa0 » 50 mm
Profunzimea gâtului de lebadă95 mm
Inalţimea liberă20 » 250* mm
Viteza scazută150 mm/s
Consumul de aer0.6 l
Greutate25 kg
Presă pneumatică de banc de 360 kg
6 PHR C-MAX
Putere360 kg
Cursa0 » 50 mm
Profunzimea gâtului de lebadă350 mm
Inalţimea liberă60 »270 mm
Viteza scazută150 mm/s
Consumul de aer0.6 l
Greutate95 kg
Presă pneumatică de banc de 700 kg
8 PHR
Putere700 kg
Cursa0 » 100 mm
Profunzimea gâtului de lebadă95 mm
Inalţimea liberă20 » 260* mm
Viteza scazută130 mm/s
Consumul de aer2.3 l
Greutate50 kg
Presă pneumatică de 1000 kg
1T
Putere1 000 kg
Cursa0 » 100 mm
Profunzimea gâtului de lebadă100 mm
Inalţimea liberă140 » 200 mm
Viteza scazută100 mm/s
Consumul de aer3.4 l
Greutate125 kg
Presă pneumatică de mare capacitate de 1000 kg
1T LP
Putere1 000 kg
Cursa0 » 100 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă300 mm
Viteza scazută100 mm/s
Consumul de aer3.4 l
Greutate150 kg
2T-DC
Putere2000 kg
Cursa0 » 100 mm
Profunzimea gâtului de lebadă100 mm
Inalţimea liberă140 » 200 mm
Viteza scazută100 mm/s
Consumul de aer5,1 l
Greutate145 kg
Presse 2 tonnes large passage à double effet à poussée directe
2T-DC LP
Putere2000 kg
Cursa0 » 100 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă300 mm
Viteza scazută100 mm/s
Consumul de aer5,1 l
Greutate170 kg
Presă pneumatică de 2000 kg
2T
Putere2 000 kg
Cursa0 » 69 mm
Profunzimea gâtului de lebadă110 mm
Inalţimea liberă200 mm
Viteza scazută75 mm/s
Consumul de aer5.2 l
Greutate150 kg
Presă pneumatică de 3000 kg
3T
Putere3 000 kg
Cursa0 » 54 mm
Profunzimea gâtului de lebadă110 mm
Inalţimea liberă180 mm
Viteza scazută48 mm/s
Consumul de aer5.2 l
Greutate150 kg
Presă pneumatică de 4300 kg
4,3T
Putere4 300 kg
Cursa0 » 40 mm
Profunzimea gâtului de lebadă110 mm
Inalţimea liberă175 mm
Viteza scazută36 mm/s
Consumul de aer5.2 l
Greutate150 kg
Presă pneumatică de mare capacitate de 2000 kg
2T LP
Putere2 000 kg
Cursa0 » 69 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă315 mm
Viteza scazută75 mm/s
Consumul de aer5.2 l
Greutate200 kg
Presă pneumatică de mare capacitate de 3000 kg
3T LP
Putere3 000 kg
Cursa0 » 54 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă300 mm
Viteza scazută48 mm/s
Consumul de aer5.2 l
Greutate200 kg
Presă pneumatică de mare capacitate de 4300 kg
4,3T LP
Putere4 300 kg
Cursa0 » 40 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă295 mm
Viteza scazută36 mm/s
Consumul de aer5.2 l
Greutate200 kg
Presă pneumatică de mare capacitate de 6000 kg
6T LP
Putere6 000 kg
Cursa0 » 50 mm
Profunzimea gâtului de lebadă180 mm
Inalţimea liberă305 mm
Viteza scazută20 mm/s
Consumul de aer9.8 l
Greutate230 kg

Execuții speciale

Prese pneumatice EMG pentru aplicații speciale
Prese pneumatice speciale

PRINCIPALELE OPŢIUNI

MG Presses - Photo

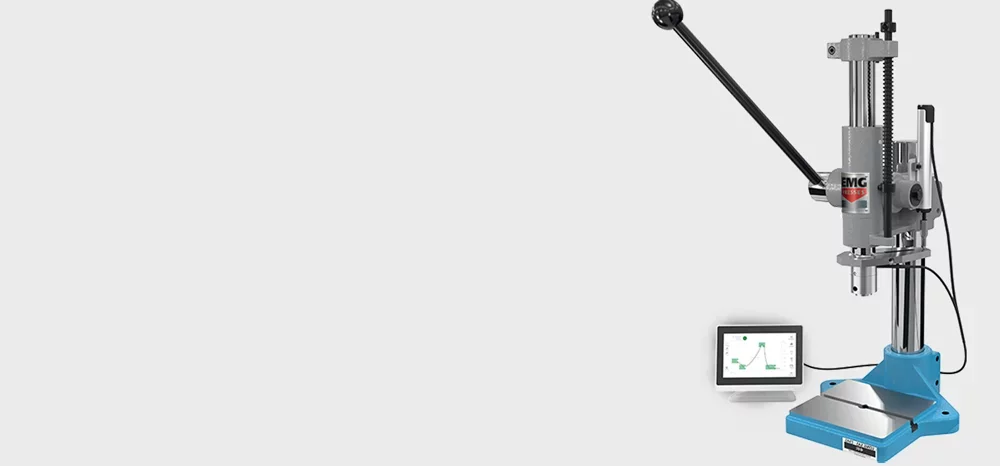

Gestionarea efortului





PENTRU PRESE MANUALE ȘI PNEUMATICE





EMG oferă toate tipurile de gestionare a forței și/sau a deplasării, cu soluții de transductoare de forță și de deplasare care se potrivesc tuturor nevoilor, pentru un control 100% al pieselor.



Descoperiți cele 3 soluții   ▶

MG Presses - Photo

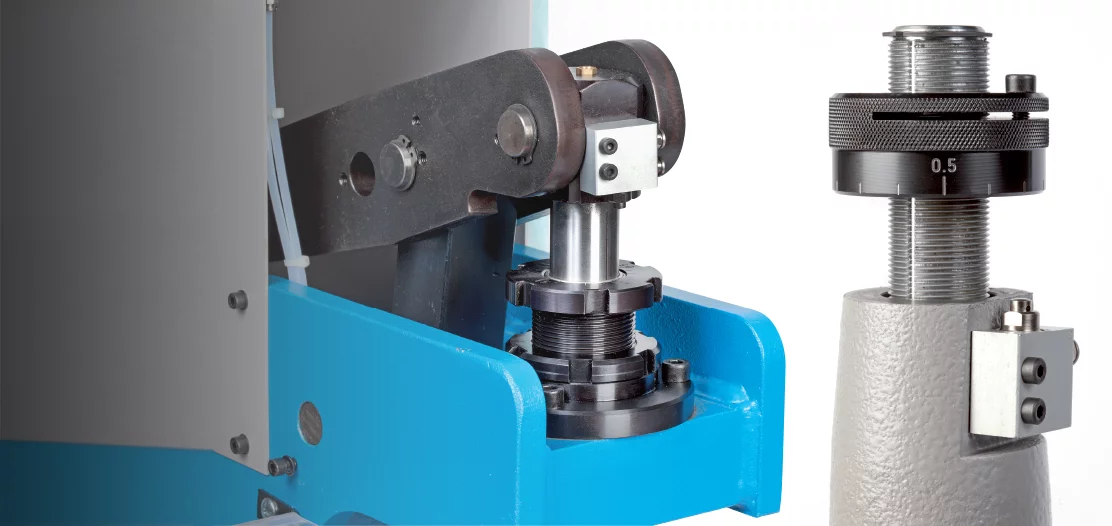

Reglarea cursei





A PRESELOR PNEUMATICE





Cursa preselor noastre poate fi reglată cu ajutorul unei piulițe mecanice de precizie, gradată la 1/10 de mm, cu un sistem de blocare pentru a asigura o repetabilitate perfectă a ciclului.



Diferite sisteme de control



Aceste prese sunt disponibile în versiuni acționate cu două mâini sau cu piciorul. Pentru ambele sisteme, distribuitorul și ansamblul filtru-regulator-lubrificator sunt integrate în suportul presei, gata de funcționare. Aceste modele pot fi, de asemenea, livrate „mașină goală”, fără echipament, pentru integratori.





Caracteristici :

  • Berbec rectificat și blocat în rotație, pentru o durată lungă de viață și precizie
  • Retragerea automată a berbecului atunci când comanda este eliberată
  • Reglare rapidă, fiabilă, cu blocare pentru o repetabilitate perfectă
  • Reglarea precisă a punctului mort inferior cu o oprire mecanică pentru a asigura repetabilitatea ciclului
  • Cadru FGL 250 din fontă sau oțel sudat mecanic pentru rezistență și rigiditate
  • Fără întreținere sau ungere
  • Vopsea: RAL 5015 Sky Blue cadru - RAL 7036 Platinum Grey cap
  •

Toți cilindrii sunt fabricați de EMG și au fost încercați și testați în mii de aplicații din întreaga lume. Glisiera din oțel cromat este ghidată pe bucșe și asigurată împotriva rotirii de o cheie. Pistonul alunecă ușor în cilindrul cromat, cu garnituri care asigură etanșeitatea perfectă a cilindrului.



Puterea preselor noastre este indicată cu o presiune de 6 bari și este reglabilă proporțional ca standard de la 3 bari la 6 bari.

De exemplu, presa 6PHR livrează 360 kg la 6 bari, deci 180 kg la 3 bari, 240 kg la 4 bari și 300 kg la 5 bari.





APLICAȚII

Presele pneumatice sunt utilizate în multe aplicații industriale pentru ștanțare mecanică, tăiere și nituire. O presă pneumatică va oferi o forță mai mare decât o presă manuală, ceea ce o face mai versatilă.



De fapt, o presă pneumatică cu o forță de până la 6 tone poate fi utilizată pentru ștanțarea materialelor plastice și a multor metale. Acestea sunt, de asemenea, utilizate pentru a tăia diferitele forme necesare în procesul de producție a multor piese mecanice, precum și pentru a nitui piesele care trebuie să fie ținute împreună.



Aceste prese sunt robuste, precise, flexibile și ergonomice. Ele sunt utilizate frecvent pentru operațiuni de asamblare, asamblarea inelelor sau a rulmenților, mici operațiuni de îndoire, diverse operațiuni de sertizare etc.







Cum funcționează o presă pneumatică?



Funcționarea unei prese pneumatice este similară cu cea a unei prese manuale. Aici, acțiunea manuală a operatorului este înlocuită de acțiunea unui cilindru pneumatic. Cilindrul activează aerul (nu gazul). Aerul este forțat să treacă printr-un tub în care este presurizat. Precizia operației este la fel de ridicată ca și ușurința de utilizare a acestui instrument industrial. La fel de eficiente ca presele hidraulice, presele pneumatice sunt utilizate pe scară largă în industrie.
